주요 검사 항목
부품 누락(Missing), 틀어짐(Shift), 오정렬(Miss alignment), 자재 뒤집힘(Reverse), 극성 불량(Polarity), 브릿지(Bridge), 납 부족/과납, 냉랍(Cold solder), 들뜸(Lifted chip/lead), OCR(문자 인식) 등
| 항목 | 상세 사양 |
|---|---|
| 모델명 | BF18D-P40 (SAKI AOI) |
| 검사 방식 | 데스크탑형 / 오프라인(Offline) 고속 AOI |
| 카메라 (이미지 처리) | 컬러 라인 CCD 카메라 (Color Line CCD Camera) |
| 분해능 (Resolution) | 18 μm |
| 조명 시스템 | LED 조명 시스템 (Green / White / Blue LED) |
| 최대 검사 가능 PCB 크기 | 250 × 330 mm |
| 최소 검사 가능 PCB 크기 | 50 × 50 mm |
| 적용 가능 PCB 두께 | 0.3 ~ 2.5 mm |
| 스캔 속도 | M 사이즈 기판(250 × 330 mm) 기준 약 14초 |
| 일반 검사 속도 | 윈도우당 0.1 ms |
| 항목 | 내용 |
|---|---|

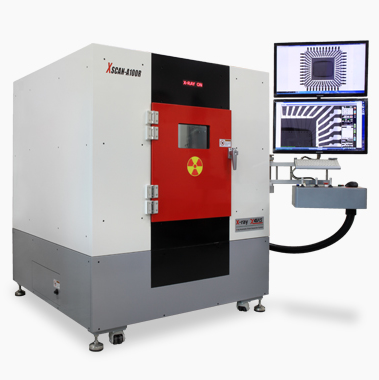

| Model | Xscan-A100R |
| Manufacturer | ㈜자비스 |
| X-Ray TUBE | 100kV / 10W |
| Tube Type | Closed Type / 5μm |
| X-Ray Detector | 5” Flat Panel Detector (FPD) |
| Inspection Area | 500 × 500mm |
| Axis Control | Basic 4 Axis (X, Y, Z, T) Option R |
| Dimension(mm) | 1360 × 1440 × 1700 |
| Weight | 1200kg |
| Utility | AC 220V, Single Phase, 50/60Hz |
| Application |
SMT Assemblies, Semiconductor, Electronic component |
