| NO | 공정명 | 작업내용 | 공정도 | 설비 및 JIG | 재료 및 치공구 | 관리항목 |
|---|---|---|---|---|---|---|
| 1-1 | 자재 | 자재불출 |
NG
수리
NG
수리
|
PC, 전자저울, 대차, PALLET |
규격, 수량, PART CODE | |
| 2-1 | SMT |
SOLDER PRINTING |
SCREEN PRINTER, MANUAL PRINTERM METAL MASK |
SQUEEGEE, SLODER CREAM,
교반기, 교반주걱, 세척제 |
교반시간, 교반상태, METAL MASK 세척상태 |
|
| 2-2 | SPI |
SOLDER PASTE INSPECTION |
PCB |
RAIL SIZE, 솔더크림, PCB SIZE 매칭 |
||
| 2-3 |
CHIP MOUNTING |
고속CHIP MOUNTER, FEEDER |
CHIP 자재 |
규격, 수량, PART CODE,
PROGRAM, FEEDER 관리 SHEET |
||
| 2-4 |
이형 MOUNTING |
이형 MOUNTER, FEEDER | 이형자재 |
규격, 수량, PART CODE,
PROGRAM, FEEDER 관리 SHEET |
||
| 2-5 | 1차 육안검사 | WORK TABLE | 핀셋 |
미삽, 오삽, 역삽, 틀어짐 |
||
| 2-6 |

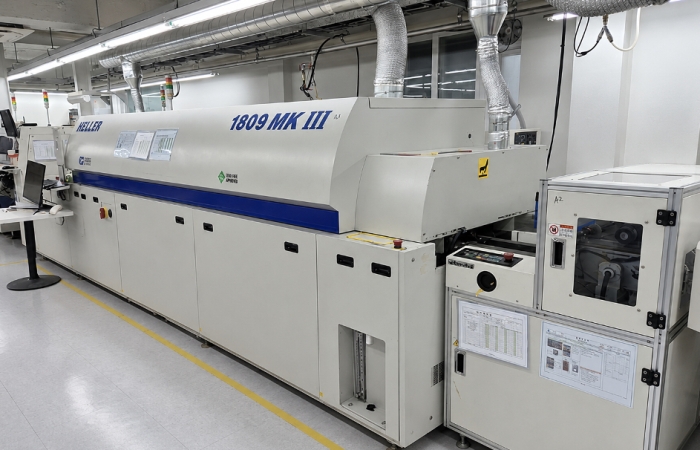

REFLOW SOLDERING |
REELOW OVEN THERNO COPULAR |
PROFILE, 온도조건, CHAIN SPEED |
|||
| 2-7 |
육안 검사 확대경 검사 AOI 검사 |
INSPECTION TABLE, METAL JIG, PCB MAGAZINE |
핀셋, 핀홀, 인두, 확대경, STEMP, WIRE SOLDER, TAG STICKER |
미삽, 오삽, 역삽, 냉납, 과납, 틀어짐, FILLET |
||
| 2-8 | 포장 | MAGAZINE, PCB RACK, 자동결속기 | 실링빽, BOX | 규격, 수량 |
